今天本文主要介绍的是10kv高压接地线型号与结构，10Kv的接地线型号主要有接地线，导线夹，接地端子，操作杆等等结成，产品是比较简单的，但是10kv电压非常的高，确保在无电的情况下操作，防止人员伤亡。

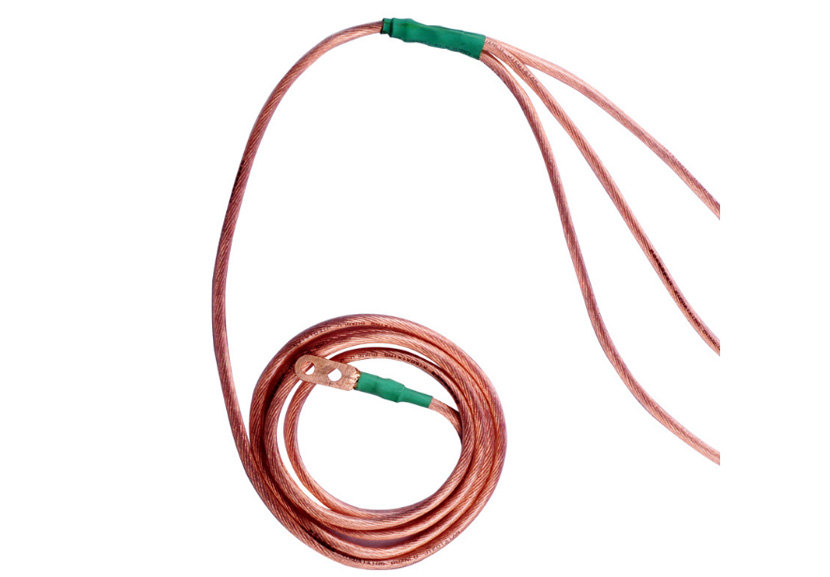

高压接地线
10kv高压接地线主要应用于电力行业，也就是室内外高压线维护保养时用的到，主要将感应电，或者突然有电将这些电量接入在地，保证外箱和电线上是同等的零电位，保证操作者的安全。
1．高压接地线概述：
（1）作用：是用于线路和变电施工，为防止临近带电体产生静电感应触电或误合闸时保证安全之用。
（2）结构：携带型高压接地线由绝缘操作杆、导线夹、短路线、接地线、接地瑞子、汇流夹、接地夹。
（3）制作工艺：导 线夹、接地夹是采用优质铝合金压铸成形；操作棒采用环氧树脂彩色管，绝缘性能好，强度高、重量轻、色彩鲜明、外表光滑；接地软铜线采用多股优质软铜线绞合 而成，并外覆柔软、耐高温的透明绝缘护层，可以防止使用中对接地铜线的磨损，铜线达到疲劳度测试需求，确保作业人员在操作中的安全。
2．高压接地线分类：
（1）产品按照使用环境可以分为：室内母排型接地线（JDX-NL）和室外线路型接地线（JDX-WS）。（2）按照电压等级可分为：10KV，35KV，110KV，220KV，500KV高压接地线。
3．高压接地线技术参数：
（1）10KV绝缘杆部分长度：700 mm握手部分长度：300 mm金属接头部分长度：50 mm节数：1杆径：30mm总长（不包括线夹）：1050 mm
（2）35KV标称截面：25mm2总根数：810平均直径（mm）：0.2mm计算截面：（mm2）：25.43金属接头部分长度：50 mm节数：1杆径：30mm
（3）110KV标称截面：35mm2总根数：1136平均直径（mm）：0.2mm计算截面：（mm2）：35.67绝缘杆部分长度：1360 mm握手部分长度：700 mm金属接头部分长度：140 mm节数：2杆径：30mm总长（不包括线夹）：2200 mm。
4．高压接地线的使用说明：
（1）挂接地线时：先连结接地夹，后接接电夹；拆除接地线时，必须按程序先拆接电夹，后拆接地夹。
（2）安装：将接地软铜线分相上双眼铜鼻子固定在接地棒上的接电夹（接电夹有固定式和活动式）相应位置上，将接地线合相上的单眼铜鼻子固定在接地夹或地针上，构成一套完整的接地线。
（3）核实接地棒的电压等级与操作设备的电压等级是否一致。
（4）接地软铜线有分相式和组合式，接地棒有平口式和双簧钩式线夹。
我们对高压接地线生产工艺要求严格，均按照电力行业在执行的标准，我们的产品用在全国各位电力行业中，得到广大用户一直以来的好评，希望您加入到我们的队伍中。
